Қақпа Ростов-Дон К21 даңғылы.

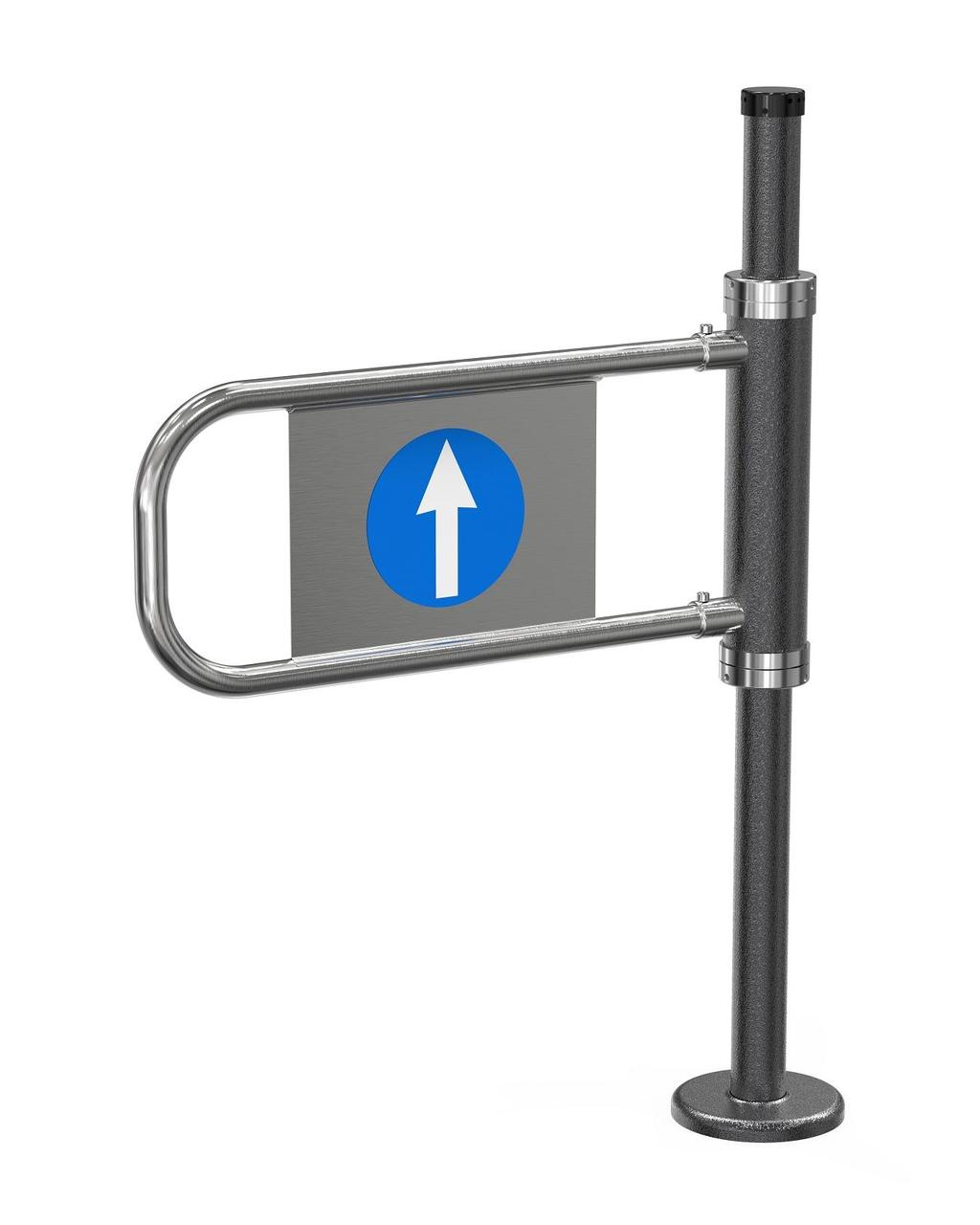

Гидромеханикалық қақпа Ростов-Дон К21

Ростов-Дон К21 — доғаның бірқалыпты, дыбыссыз және соққысыз қозғалысын қамтамасыз ететін гидро бағыттағышы бар бір жақты қақпа. Дүкендерде пайдалануға арналған. Дайындау сапасы, сенімділігі және өнімділігі бойынша Ростов-Дон WANZL және CADDIE сияқты брендтердің өнімдерінен асып түседі. Қақпа бағанасына қарай Ростов-Дон К21 қоршаулардың көлденең құбырлары түйісуі мүмкін.

Қақпа Ростов-Дон К21 бұл диаметрі 60 мм және биіктігі 1095 мм құбырдан жасалған тік тірек. Механизм орналасқан тіректің бір бөлігінің диаметрі 90 мм. Тіректің төменгі жағында диаметрі 190 мм фланец орналасқан, оның үстінде тіректі еденге бекітуге арналған диаметрі 11 мм болатын 3 тесік бар. Жоғарыдан фланец фланецті және бекіту болттарын жасыратын тот баспайтын болаттан жасалған сәндік қақпақпен жабылады. Ростов-Дон бағанасында доғаны қайтару механизмі орналасқан айналмалы цилиндр орналасқан. Оған доғаны жабық күйде бекітуге мүмкіндік беретін тығынның тұтқасы орнатылуы мүмкін. Қоршаулардың құбырларын тірекке бекіту үшін арнайы бөлінген сақина қолданылады, оған көлденең құбырлар ілініске салынып, бұрандамен бекітіледі. Орнатылған доғасы бар Ростов Дон қақпасының ені 825 мм. Доға жасалған құбырдың диаметрі — 32 мм. Доғаның стандартты өлшемі — 660х280 мм. Қажет болса, басқа өлшемдегі доғаларды жасауға болады. Доға Ростов Дон қақпасының бағанасына диаметрі 29 мм болатын екі берік болат шыбық болып табылатын торап арқылы бекітіледі, оның үстіне доға кигізіліп, М8 бұрандаларымен бекітіледі. Стандартты түрде қақпа доғасы хромдалған, ал сөре ұнтақ эмальмен боялған күміс антиквариат. Сондай-ақ, қақпа бағанасы RAL бойынша кез келген түске боялуы немесе хромдалған болуы мүмкін. Стандартты нұсқада ендірме жасалған материал — ақ түсті ПВХ пластик, қалыңдығы 4 мм. Кірістірмеде ақпараттық белгілер бар: бір жағында көк шеңбердегі ақ көрсеткі, екінші жағында қызыл шеңбердегі ақ төртбұрыш. Белгілер жібек экран әдісімен салынады. Суреттің үстіне қорғаныш мөлдір үлдір жабыстырылады.

Қақпалар Ростов-Дон К21 оң және сол жақтары шығарылады. Ростов Дон К21пр оң жақ қақпасының доғасы тек бір бағытта, сағат тілімен бұрылады (жоғарыдан қарағанда). Сол жақ қақпаның доғасы Ростов Дон К21лв - қарсы. Қарама-қарсы бағытта өтуге тырысқанда доға кедергіні білдіреді.

Сипаттамалары:

• Ростов-Дон қақпасының жалпы өлшемдері 1095х825х190 мм.
• Доғаның максималды рұқсат етілген жүктемесі доғаның ортасында 60 кг.
• Салмағы 15 кг.
• Атмосфералық жауын-шашынның тікелей әсерінен қорғалған жағдайда пайдаланудың температуралық шарттары 0С-тан +50С-қа дейін.
