Преобразователь Gate-Wiegand-Long

Преобразователь Gate-Wiegand-Long специализированный комплект преобразователей Wiegand/RS485 для удлинения интерфейса Wiegand

Двухканальный специализированный комплект преобразователей Gate-Wiegand-Long предназначен  для использования в системах контроля доступа в случае необходимости увеличения дальности передачи кода по интерфейсу Wiegand до 1000 метров.

ВАЖНО: Разработчики комплекта обращают внимание инсталляторов, что использовать данный инструмент целесообразно только при реально обоснованной необходимости и только квалифицированными специалистами, понимающими все сопутствующие условия, требования и возможные проблемы схем подключения с удалением считывателя от контроллера СКУД и исполнительного устройства.

Особенности комплекта

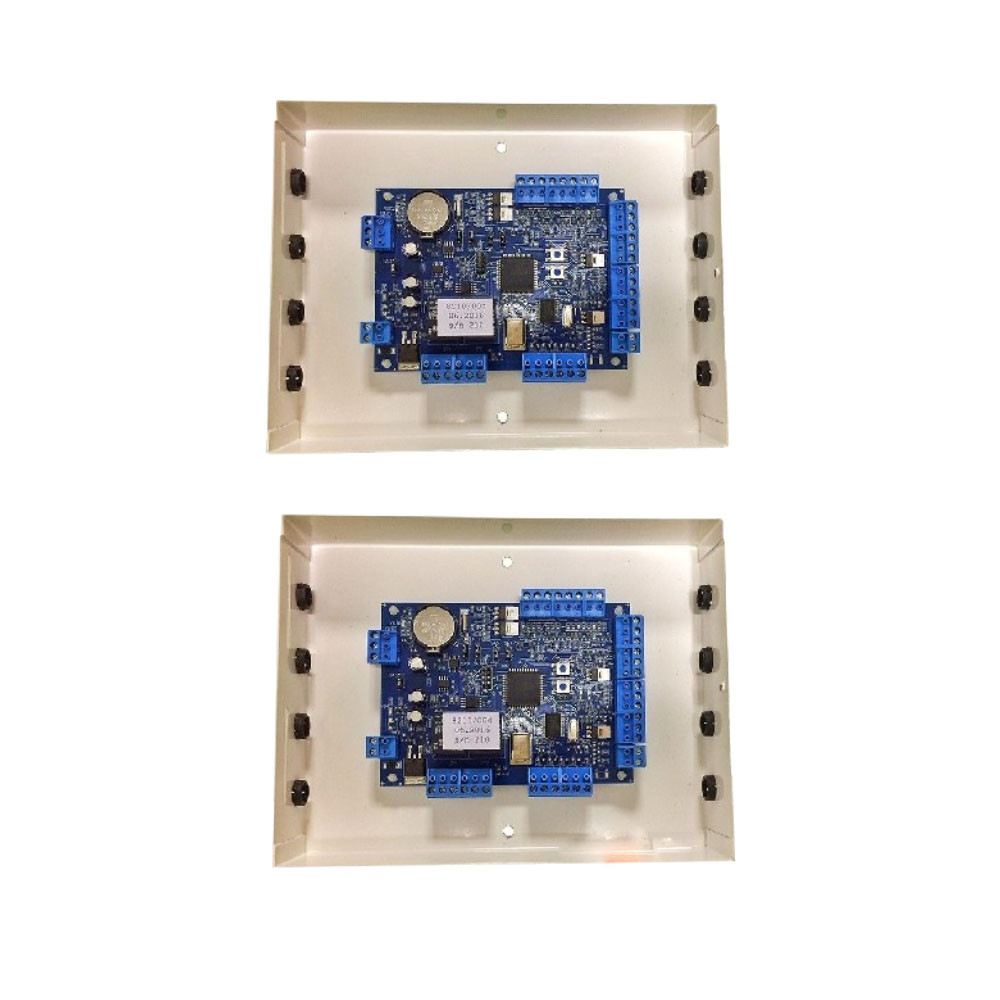

Двухканальный специализированный комплект преобразователей Gate-Wiegand-Long состоит из передатчика ТХ и приемника RX.

Задача удлинения интерфейса Wiegand решается путем преобразования интерфейса Wiegand считывателя  в RS-485, и обратно в Wiegand - для подключения ко входу контроллера СКУД. В качестве преобразователя-передатчика TX (Wiegand в RS) и преобразователя-приемника RX (RS в Wiegand) используется аппаратная платформа типового контроллера Gate-8000 с загруженной в нее специализированной микропрограммой приемника или передатчика. Оба преобразователя двухканальные, причем эти каналы независимы.

Преобразователь-передатчик (TX) обеспечивает прием Wigand кода от считывателя, его преобразование и передачу по интерфейсу RS-485  в сторону приемника RX. Преобразователь-приемник (RX) обеспечивает прием кода от передатчика по RS-485, его преобразование и передачу по интерфейсу Wiegand в контроллер СКУД. В приемнике предусмотрен специальный инструмент тестирования связи с передатчиком по линии RS-485.

Подключение оборудования

Размещение оборудования

Установка преобразователей и прокладка коммуникационного кабеля должны быть на расстоянии не менее 1м от силовых линий и источников сильных электромагнитных излучений. Место установки преобразователей должно быть защищено от прямого попадание влаги и атмосферных осадков на корпус контроллера.

Подключение питания

Преобразователь TX и подключенные к ним ему считыватели, запитываются от

одного блока питания.  Для исключения возможности отключения контроллера и считывателей при пропадании сетевого напряжения, рекомендуется использовать источник бесперебойного питания. Максимальная удаленность блока питания от преобразователя зависит от используемого кабеля. Максимальная длина кабеля питания при сечении жилы 0,75 кв.мм — не более 10 метров. Для подключения питания используется колодка К1. Правильное подключение блока питания соответствует включению на плате красного светодиода VD4.

 Подключение преобразователей друг к другу

Для соединения преобразователей между собой по интерфейсу RS-485 используются колодки  К2. Преобразователи между собой подключаются в отдельную линию интерфейса RS485, как показано на схеме. К данной линии интерфейса не должно быть подключено никаких сторонних устройств. Коммутация преобразователей между собой выполняется кабелем "витая пара пятой категории" или специальным симметричным кабелем для промышленного интерфейса RS-485 одиночной прокладки (КИС, КИП и др.). Провода A и B должны находиться в одной паре (должны быть повиты между собой). Длина линии не должна превышать 1000 метров. Для тестирования линии связи RS-485 необходимо нажать кнопку SW1 на плате преобразователя-приемника RX. При этом на плате кратко загорается красный светодиод VD9, что свидетельствует о формировании и отправке в сторону передатчика ТХ тестового пакета. Преобразователь-передатчик TX обрабатывает полученный тестовый пакет и отправляет его обратно в сторону приемника RX. При благополучном получении тестового пакета на плате приемника RX загорается зеленый светодиод VD8.

 Подключение считывателей и контроллера СКУД

Для подключения считывателей к преобразователю ТХ, а также для подключения преобразователя RX ко входам контроллера СКУД, используются колодки К5, К6. Считыватели подключаются к преобразователю-передатчику TX по приведенной схеме.

Тип интерфейса Wiegand на выходе преобразователя-приемника RX соответствует типу  интерфейса Weigand, принятому на вход преобразователя-передатчика TX.

Технические характеристики:

Напряжение питания                                       12 ± 0,3 V DC

Потребляемый ток                                           не более 90 мА

Интерфейс подключаемых считывателей     Wiegand 26 - 64

Скорость обмена по RS-485                            19200 бит/с

Температура окружающей среды                   от –30° до  +50°С

Относительная влажность                               не более 90 %

Габариты корпуса ШхВхГ мм                         200 х 155 х 40
