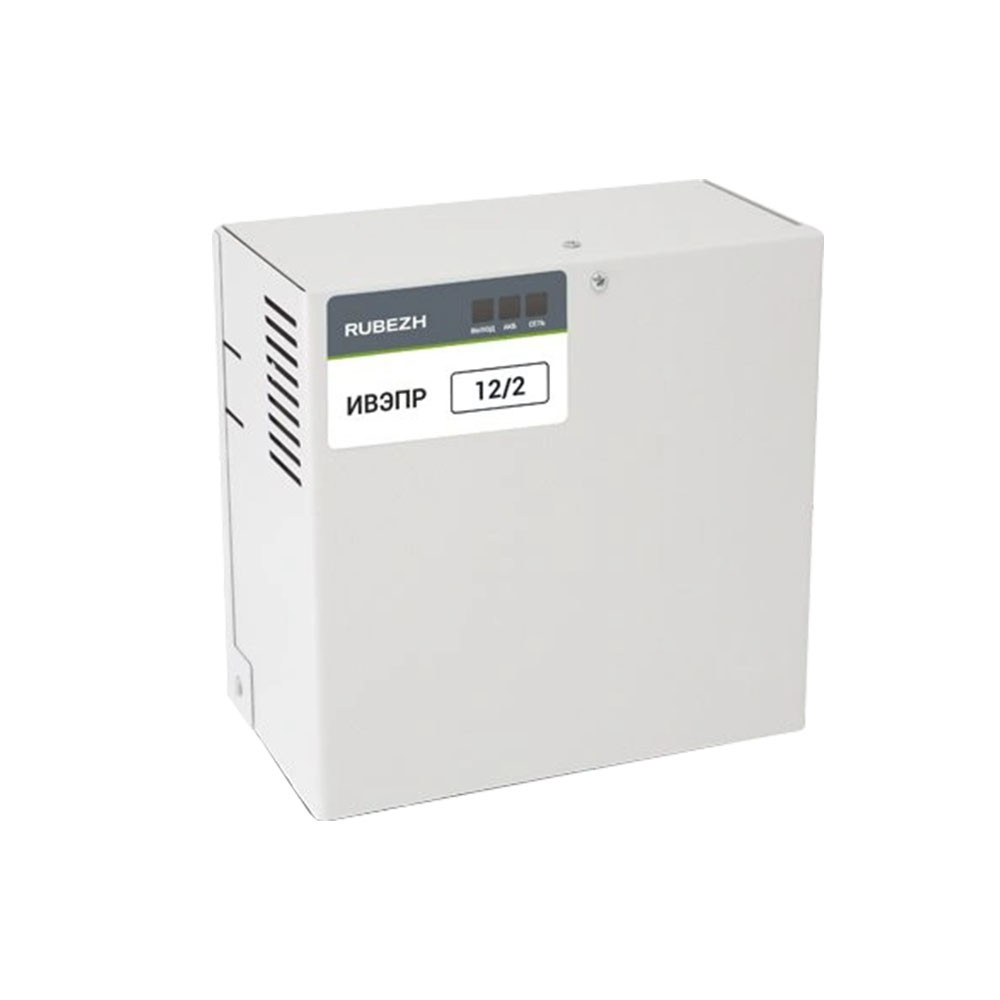

Источник питания Рубеж ИВЭПР 12/2 1х7-Р, 12V, 2А, под АКБ
Назначение изделия
Предназначен для стабильного бесперебойного электропитания средств охранной и пожарной сигнализации, а также систем видеонаблюдения. В состав схемы ИВЭПР 12/2 входит "интеллектуальный электронный ключ", обеспечивающий контроль состояния АКБ и корректировку тока её заряда, что существенно продлевает срок службы АКБ. ИВЭПР 12/2 имеет широкий диапазон питающих напряжений 130 В – 265 В, что позволяет гарантировать стабильную работу и питать оборудование в удалённых сельских районах и местах с некачественным электроснабжением. Источник сертифицирован на соответствие ГОСТ Р 53325-2009.
Особенности
- автоматический заряд АКБ при наличии сети переменного тока;
- автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
- электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
- защиту аккумуляторной батареи от глубокого разряда путём отключения нагрузки при снижении напряжения на АКБ ниже определённого значения. При отсутствии сетевого напряжения после подключения исправной, заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически;
- электронную защиту источника от короткого замыкания и перегрузок по току. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение;
- защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;
- защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника.
Информативность
На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).
Индикатор СЕТЬ:
- при наличии сети 230 В - светится зеленым светом;
- при отсутствии сети 230 В - не светится.
Индикатор АКБ:
- при наличии исправной и заряженной АКБ - светится зеленым цветом;
- при неправильном подключении (переполюсовке) АКБ - светится красным цветом;
- при отсутствии АКБ – не светится.
Индикатор ВЫХОД:
- при наличии напряжения на выходе (нет КЗ) - светится зеленым цветом;
- при отсутствии выходного напряжения – не светится.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде транзисторного ключа с формированием потенциала 12В:
На выходе «Авария» присутствует напряжение +12 В (между клеммами «3» и «⊥») если выполняются 3 условия:
– наличие сети 230 В;
– наличие исправной и заряженной АКБ;
– наличие выходного напряжения (нет КЗ).
При отсутствии любого из вышеперечисленного – напряжение 0…0,9 В.
В исполнении «-Р» информационный сигнал «АВАРИЯ» сделан в виде замыкающихся контактов электромеханического реле («сухой контакт»):
При наличии всех трех вышеперечисленных условий – контакты реле «1» и»3» замкнуты, «2» и «3» - разомкнуты;
при отсутствии любого из вышеперечисленного – контакты реле «1» и»3» разомкнуты, «2» и «3» - замкнуты.
Технические характеристики:
Тип устройства Источник вторичного электропитания резервированный |
Выходной ток, А:
|
Световая индикация "Наличие сети"; "Состояние АКБ. ЗАРЯД"; "Нагрузка" |
- номинальный при наличии основного питания 2 |
Диагностические выходы тип "СК": "АВАРИЯ" |
- максимальный при наличии основного питания 4 |
Напряжение питания, B:
|
Тип используемого аккумулятора 12 В 7 А·ч |
- от сети переменного тока 130…265 |
Количество аккумуляторов, шт 1 |
Потребляемая мощность:
|
Защита от короткого замыкания Есть |
- от сети переменного тока 40 Вт |
Защита аккумулятора от глубокого разряда Есть |
Потребляемый ток:
|
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 10.1…10.7 |
- при питании от резервного источника питания, А 0.04 |
Ток заряда аккумуляторной батареи, А 0.35 |
Выходное напряжение, В:
|
Степень защиты IP20 |
- при питании от сети переменного тока 13.3…13.8 |
Диапазон рабочих температур, °С -10…+50 |
- при питании от аккумуляторной батареи 10.8…13.5 |
Габаритные размеры, мм 194х81х181 |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 100 |
Основные | |
---|---|
Производитель | Рубеж |
Тип монтажа | Настенный |
Индикация | Световая |
Технические характеристики | |
Ток заряда | 0.35 А |
Напряжение аккумулятора | 12 В |
Габаритные размеры | |
Длина | 194 мм |
Ширина | 81 мм |
Высота | 181 мм |
Защита | |
Степень защиты IP | 20 |
