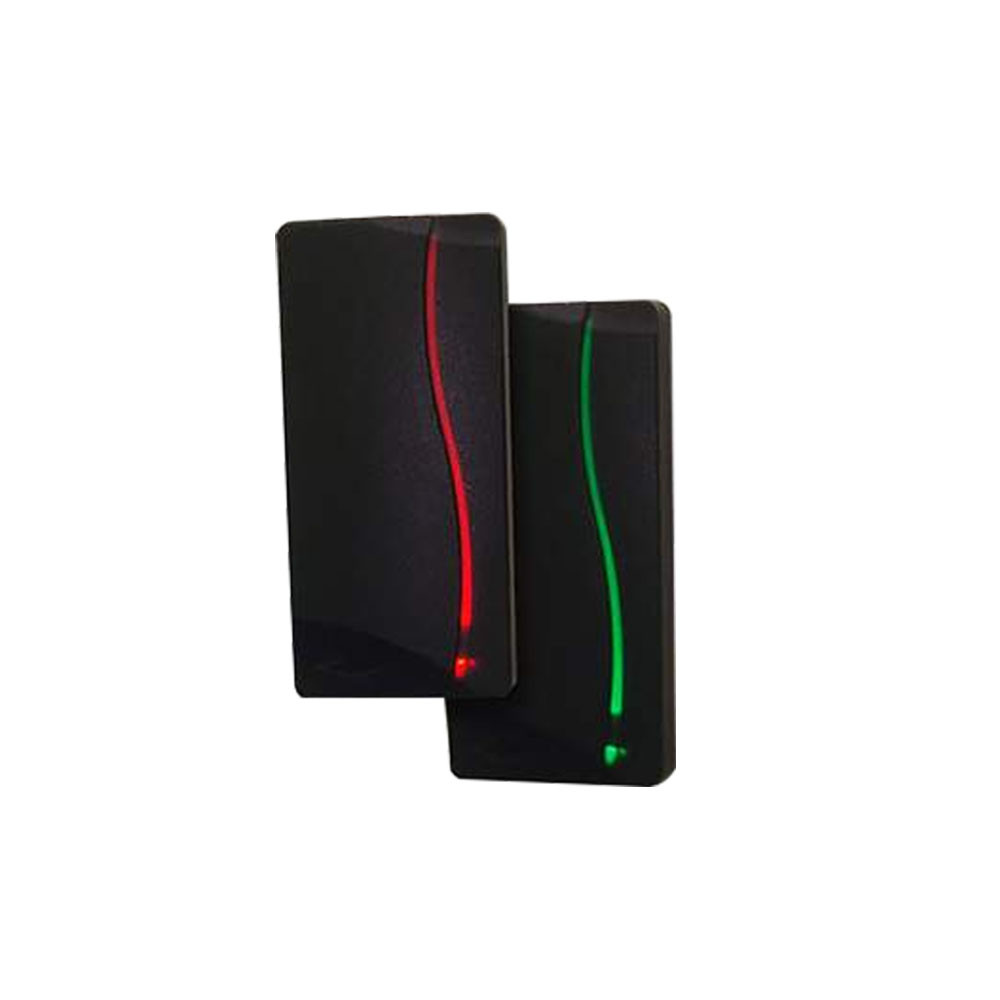

Считыватель Elsys-SW10-EH Black

Считыватель Elsys-SW10-EH Black, EM-Marine, HID ProxCard II, Wiegand 26, Wiegand 42, Touch Memory, 60-140мм, ч

Считыватель Elsys-SW10-EH Black предназначен для использования в составе систем контроля и управления доступом (СКУД). Считыватель обеспечивает считывание кода с идентификаторов Proximity (бесконтактных карт и брелоков) и передачу кода в контроллеры доступа по интерфейсу Wiegand или Touch Memory.



Считыватель может использоваться в любых других системах, где необходима идентификация пользователя (охранные системы, системы платных услуг, системы защиты информации и т.п.).

Выбор режима работы считывателя Elsys-SW10-EH

Считыватель Elsys-SW10-EH Black обладает рядом программируемых настроек, позволяющих активировать режим защиты от дубликатов (клонов) карт и задать размерность передаваемого в контроллер доступа номера карты.

Установка типа формата Wiegand

Для считывателя может быть выбрана разновидность формата Wiegand – Wiegand 26 (по умолчанию) или Wiegand 42.

Передача номера карты в режиме Touch Memory

По умолчанию номер карты, передаваемый в контроллер, имеет максимальную размерность (6 байт). Если установлен режим передачи кода в диапазоне выбранного формата Wiegand, в контроллер будут передаваться младшие байты номера карты, в соответствии с установленным значением настройки «Формат Wiegand» (для Wiegand 26 – 3 байта, для Wiegand 42 – 5 байт), а старшая часть кодовой посылки Touch Memory будет дополнена нулями.

Защита от дубликатов карт

Если включен режим защиты от дубликатов, считыватель будет игнорировать копии (клоны) карт HID и EM-Marin, изготовленные наиболее распространённым способом.

Важно! Обращаем ваше внимание на то, что такие факторы, как: размещение считывателя на металлическом основании, расположение двух или более считывателей в непосредственной близости друг от друга, оказывают негативное влияние на работу считывателя в режиме «Защита от дубликатов карт», снижая вероятность обнаружения дубликатов карт доступа.

Для выбора требуемого режима необходимо до подачи питания соединить провода в соответствии с документацией на считыватель и подать питание. Завершение активации выбранного режима сопровождается длинным звуковым сигналом и кратковременным включением световой индикации зеленого цвета. После активации режима работы необходимо отключить питание, разъединить провода и подключить считыватель к контроллеру штатным образом.



Технические характеристики:

Поддерживаемые типы идентификаторов:    HID ProxCard II, EM-Marin

Расстояние считывания, см:    6-14

Выходной интерфейс    Wiegand-26, Wiegand-42, Touch Memory

Максимальное расстояние от считывателя до контроллера:

• при использовании интерфейса Touch Memory – 15 м
• при использовании интерфейса Wiegand – 100 м

Напряжение питания, В:    8-18 DC

Ток потребления, мА, не более:  50

Индикация:    двухцветный (красный/зелёный) светодиод, зуммер

Масса (нетто, брутто), не более, г:    85 / 135

Габаритные размеры, не более, мм:    95×45×14
