Электромагнитный замок Smartec ST-EL140L

Электромагнитный замок Smartec ST-EL140L

• Сила удержания в диапазоне 140–150 кг
• Универсальное питание 12 или 24 В
• Электромагнитный замок со светодиодной индикацией
• Конструкция для преодоления остаточной намагниченности
• Корпус замка из анодированного алюминия
• Адаптеры для монтажа на открывающиеся наружу или внутрь двери

ST-EL140L – электромагнитный замок из алюминиевого сплава, предназначенный для запирания створок дверей, контролируемых СКУД, а также дверей эвакуационных выходов. Этот электромагнитный замок имеет силу удержания 140–150 кг и подходит для легких дверей, расположенных внутри здания, открывающихся как внутрь (используется адаптер Z) так и наружу (адаптер L). Одноцветная световая индикация обеспечивает визуализацию наличия или отсутствия электропитания, а для преодоления остаточной намагниченности в ST-EL140L используется специальное цинковое покрытие якоря замка совместно с пружинным механизмом.

Алюминиевый электромагнитный замок Smartec ST-EL140L предназначен для установки на одностворчатые двери помещений с обычными требованиями к безопасности, например, в офисах, административных и промышленных зданиях, учебных заведениях и др. В случае отключения питания он приводит дверь в незапертое положение, поэтому может быть использован для оснащения дверей на путях эвакуации при пожаре. По этой же причине в наиболее ответственных точках прохода рекомендуется дополнить этот электромагнитный замок механическим или электромеханическим запирающим устройством. Отметим, что благодаря отсутствию движущихся и трущихся частей, все электрозамки линейки Smartec имеют высокую надежность и длительный срок службы.

Удержание полотна двери при усилиях до 150 кг
Основной параметр, характеризующий любой электромагнитный замок, – это максимальное усилие на отрыв, или сила удержания, которая измеряется в килограммах. Поскольку ST-EL140L имеет силу удержания в диапазоне 140–150 кг, его целесообразно использовать для легких дверей, расположенных внутри здания. С точки зрения установки этот электрозамок универсален и может быть смонтирован на дверь, открывающуюся как внутрь (используется адаптер Z), так и наружу (совместно с адаптером L). Необходимый для установки адаптер заказывается отдельно.

Простой принцип работы ST-EL140L

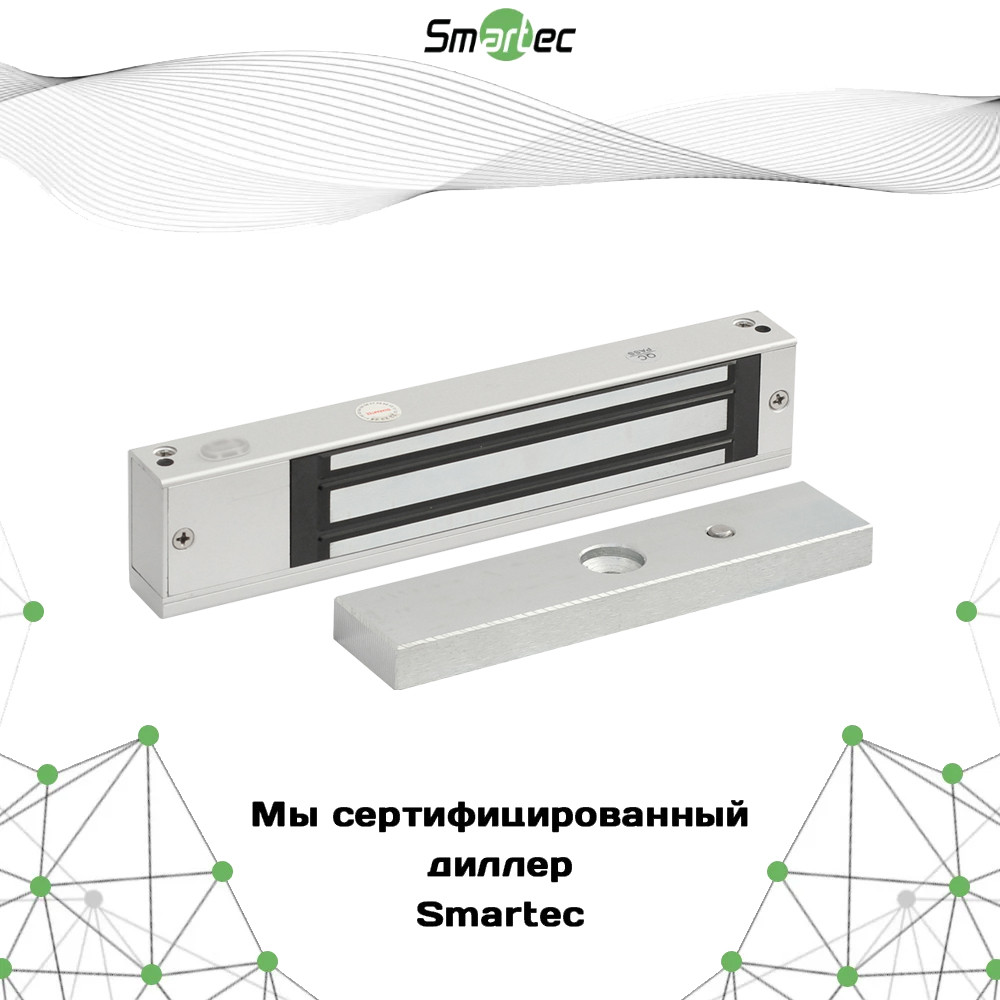

Конструктивно электромагнитный замок ST-EL140L состоит из электромагнита, который крепится на дверной коробке, и металлической ответной пластины, монтируемой на дверь. В рабочем режиме на обмотку электромагнита подается постоянный ток, создающий мощное магнитное поле, которым устройство притягивает к себе металлическую пластину, установленную на створке. В случае отсутствия питающего напряжения это поле исчезает, электромагнитный замок разблокирует дверь и створку можно свободно открыть.

Конструкция для преодоления остаточной намагниченности
После отключения питания каждый электромагнитный замок сохраняет в своем магнитопроводе некоторую остаточную намагниченность и связанную с этим остаточную силу удержания, которая не позволяет якорю и электромагниту разъединиться сразу же после прекращения подачи напряжения. В связи с этим пользователь зачастую вынужден прилагать определенное усилие, чтобы открыть дверь. Для исключения влияния остаточной намагниченности и облегчения открытия створки электромагнитный замок ST-EL140L оснащен пружинным механизмом, который отталкивает якорь от электромагнита, а на якорь наносится специальное цинковое покрытие.

Широкие возможности установки и наличие СИД
Благодаря диапазону рабочих температур от -10 до +55 °С и рабочей влажности до 90% этот электромагнитный замок может применяться, в том числе, в неотапливаемых помещениях. При этом ST-EL140L сконструирован таким образом, что позволяет выбрать значение питающего напряжения (12 или 24 В), что в некоторой степени упрощает установку – для этого на его корпусе предусмотрено два разъема подключения. Во время эксплуатации одноцветная световая индикация обеспечивает визуализацию состояний замка: СИД не горит – нет питания, красный сигнал – на замок подано питание.

Технические характеристики:

Сила удержания: 140–150 кг

Напряжение питания: 12/24 В (DC)

Потребляемый ток: 400/200 мА

Мониторинг: yет

Диапазон рабочих температур: От -10 до +55 °С

Диапазон рабочей влажности: 10%–90%

Материал: fнодированный алюминий

Габариты: 190 х 36(+5) х 23 мм (замок), 145 х 33 х 13 мм (якорь)
