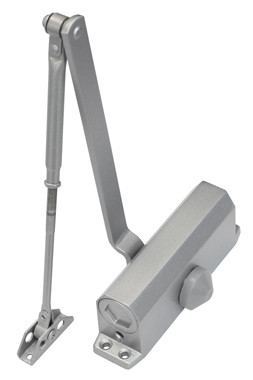

Доводчик Smartec ST-DC236BC-SL, до 120 кг

Доводчик Smartec ST-DC236BC-SL, до 120 кг, серебро

Универсальный дверной доводчик ST-DC236 марки Smartec обеспечивает плавное закрытие створки двери для гарантированного срабатывания электрозамков системы контроля доступа. Благодаря наличию регулировки усилия встроенной пружины в пределах 18−54 Нм (EN3−EN6), этот уличный доводчик можно устанавливать на створки шириной 950−1400 мм и весом от 60 до 120 кг. Простая и надежная конструкция ST-DC236 гарантирует его наработку на отказ не менее 500 000 циклов открытия/закрытия, силуминовый корпус обеспечивает защиту от коррозии, а усиленные дверные тяги повышают механическую прочность всего механизма. Кроме того, доводчик уличный оборудован тормозом открытия двери, а регулировка скорости перетекания масла с помощью специальных клапанов позволяет настраивать скорость закрытия створки.

Дверные доводчики ST-DC236 предназначены для контролируемого и плавного закрытия створки и обеспечивают гарантированное срабатывание электрозамков системы контроля доступа. Главным параметром, характеризующим любой доводчик, уличный или комнатный, является усилие закрывания, поэтому при выборе устройства данного типа необходимо учитывать вес и ширину дверного полотна. Чем тяжелее дверь и шире створка, тем мощнее должен быть ее доводчик. Поскольку у ST-DC236 есть возможность настройки усилия пружины, его можно устанавливать на двери шириной от 950 до 1400 мм и массой от 60 до 120 кг.

Широкие возможности установки доводчиков ST-DC236
Данный доводчик Smartec не имеет в своей конструкции электромеханических или магнитных частей и может работать со сплошными, распашными, стеклянными и профильными дверьми. Если говорить про монтаж, то доводчик уличный ST-DC236 универсален и подходят для установки на двери, открывающиеся, как в правую, так и в левую сторону. Простая и надежная конструкция гарантирует устройству наработку на отказ не менее 500 000 циклов открытия/закрытия, силуминовый корпус доводчика не подвержен коррозии, а усиленные тяги повышают механическую прочность всего механизма закрытия двери.

Простая и надежная работа реечной конструкции
Любой реечный доводчик, уличный или внутренний, имеет простую конструкцию, поэтому его принцип работы также не сложен. При открывании двери усилие через складной рычаг передается на зубчатое колесо, которое с помощью зубчатой рейки приводит в поступательное движение поршень, сжимающий пружину. За счет этого доводчик ST-DC236 получает энергию для последующего закрытия двери. При этом внутреннее пространство устройства заполнено маслом, которое при сжатии пружины перетекает через отверстие в поршне в направлении, противоположном сжатию. Когда уличный доводчик начинает возвращать створку в закрытое положение, масло перетекает обратно по возвратным каналам и обеспечивает плавность движения дверного полотна.

Наличие у ST-DC236 функции тормоза открытия
В отличие от моделей ST-DC102/103/104, этот доводчик уличный оборудован тормозом открытия, который активен в диапазоне углов открытия двери от 80° до 180°. Он не позволяет дверной створке резко распахнуться, например, при сильном ветре или сквозняке, поэтому доводчики, оснащенные этой функцией, рекомендуется устанавливать именно на внешние двери зданий. Отметим, что уличный доводчик ST-DC236 демонстрирует стабильную работу, независимо от условий окружающей среды − его можно использовать при температурах от -35 до +70 °С и максимальной влажности 95%.

Регулируемая скорость закрытия двери
Для управления процессом закрытия дверной створки доводчик, уличный или комнатный, использует жидкостный (масляный) амортизатор с термокомпенсацией. Скорость перетекания масла и, следовательно, скорость закрытия створки регулируется с помощью двух клапанов, которыми снабжены каналы устройства. Открытие/закрытие этих клапанов осуществляется посредством специальных винтов, вынесенных на корпус устройства. При этом уличный доводчик Smartec ST-DC236 позволяет настроить скорость для разных фаз движения дверного полотна.

Соответствие ST-DC236 стандартам EN3−EN6
Европейский стандарт EN1154 разделяет все доводчики, уличные и внутренние, на 7 классов (от EN1 до EN7), определяющих момент вращения (Нм) двери заданной ширины и веса. При этом доводчики 1 класса (EN1) устанавливаются на легкие и узкие створки, а устройства 7 класса (EN7) – на широкие и тяжелые. Для обычных уличных и внутренних дверей используются, как правило, механизмы 2−5 классов. Благодаря тому, что данный уличный доводчик ST-DC236 позволяет настраивать усилие пружины, он соответствует сразу нескольким стандартам: EN3−EN6, и имеет больше вариантов применения.

Технические характеристики на доводчик уличный ST-DC236

• Стандарт: EN3−EN6
• Диапазон рабочих температур: от -35 до +70 °С
• Диапазон рабочей влажности: 5%−95%
• Габариты: 187 х 45 х 66 мм

Стандарт EN1154 на доводчики

Стандарт: EN3
Усилие закрывания, Нм (min): 18
Ширина двери, мм (max): 950
Вес двери, кг (max): 60

Стандарт: EN4
Усилие закрывания, Нм (min): 26
Ширина двери, мм (max): 1100
Вес двери, кг (max): 80

Стандарт: EN5
Усилие закрывания, Нм (min):37
Ширина двери, мм (max): 1250
Вес двери, кг (max): 100

Стандарт: EN6
Усилие закрывания, Нм (min): 54
Ширина двери, мм (max): 1400
Вес двери, кг (max): 120
