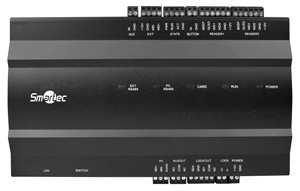

Сетевой контроллер Smartec ST-NC120F

 Сетевой контроллер Smartec ST-NC120F

Предназначены для построения сетевых СКУД на 30 000 пользователей и поддерживают подключение биометрических считывателей Smartec ST-FR015EM по RS485 и любых считывателей по Wiegand-интерфейсу. Устройства оснащены дополнительными входами/выходами для мониторинга датчиков охранной сигнализации и управления каким-либо оборудованием в ручном или автоматическом режиме. При отсутствии связи с сервером, эти контроллеры доступа выполняют свои функции в автономном режиме, сохраняя в памяти до 100 000 событий.

Устройства ST-NC120/240/440F поддерживают работу любых считывателей с интерфейсом Wiegand, а также считывателей отпечатков пальцев ST-FR015EM с подключением по RS485. Таким образом, эти контроллеры позволяют без лишних затрат организовать надежную систему контроля доступа со следующими видами идентификации: отпечатки пальцев, карта, код и их различные комбинации. Причем, контроллеры доступа модели ST-NC120F могут «контролировать» одну дверь на вход-выход или только на вход, ST-NC240F – по две двери, а ST-NC440F – две двери на вход-выход или четыре на вход.

Переход на автономный режим работы при сбоях в сети
В случае прерывания связи с сервером, контроллеры доступа ST-NC120/240/440F продолжают стабильно и надежно работать в автономном режиме. При этом они обеспечивают корректную работу всех подчиненных им устройств СКУД, а также ведут запись событий (до 100 000) в журнал, который хранится в их энергонезависимой памяти. После восстановления связи сетевые контроллеры Smartec передают на сервер информацию о событиях в системе доступа и продолжают работать в штатном режиме.

Возможность подключения различных исполнительных устройств
Эти контроллеры доступа имеют от одного до четырех дополнительных выходов, которые можно использовать для управления в ручном или автоматическом режиме различными исполнительными устройствами, например, оповещателями. Также модели ST-NC240F и ST-NC440F имеют 2 и 4 дополнительных входа соответственно для мониторинга датчиков охранной сигнализации. В зависимости от модели и от числа дверей, обслуживаемых системой доступа, контроллеры поддерживают подключение от одной до четырех кнопок выхода и такое же число электрически управляемых замков и датчиков положения двери.

Совместимость с любыми считывателями по Wiegand
Благодаря наличию Wiegand-входов, контроллеры доступа данной серии совместимы со считывателями практически любых производителей, при этом ST-NC120/240/440F используют форматы Wiegand 26 и 34, являющиеся самыми распространенными в подобных системах. Этот простой проводной интерфейс используется для того, чтобы «связать» контроллер доступа и считыватели, а числа 26 и 34 означает количество бит в посылке: 24 или 32 бита кода и 2 бита контроля на четность. При этом контроллеры Smartec связываются со считывателями по трехпроводной шине, в которой два провода являются сигнальными, а один – «землей».

Возможность работы в режиме «шлюз»
Зачастую в состав систем контроля доступа включается шлюз − специальный комплекс из двух взаимосвязанных дверей, который ограничивает проход через входной тамбур и позволяет защитить объект от вооруженного штурма, не допустить проноса оружия, взрывчатки и т.д. Такой комплекс разделяет поток людей, чтобы изолировать посетителя в особом помещении для его идентификации и обследования на наличие запрещенных к проносу предметов. Контроллеры доступа Smartec поддерживают работу в режиме «шлюз» и обеспечивают выполнение основного условия функционирования шлюза: дверь на выход откроется только в том случае, если входная дверь заблокирована и посетитель обладает правом прохода.

Поддержка «кода по принуждению» и функции «antipassback»
Любой контроллер доступа данной серии поддерживает функцию ввода «кода по принуждению», которая бывает необходима, если злоумышленники силой заставляют сотрудника ввести код на считывателе. В данной ситуации ему достаточно вместо стандартного пин-кода набрать специальный код, после чего дверь откроется, но контроллер отправит на пульт охранника тревожный сигнал. Кроме того, контроллеры доступа ST-NC120/240/440F позволяют реализовать функцию «antipassback» или «запрет двойного прохода», которая помогает предотвращать проход двух и более людей по одному



Технические характеристики:

Количество пользователей:    30.000

Количество отпечатков:    3.000

Количество событий:    100.000

Количество временных зон:    256

Количество уровней доступа:    256 на пункт доступа

Двери:    1 (вход/выход), 1 (вход)

Считыватели (Wiegand):    2

Считыватели (RS485):    2

Замки:    1

Кнопки выхода:    1

Датчики положения двери:    1

Дополнительные входы:    1

Дополнительные выходы:    1

Интерфейсы связи:    RS485, TCP/IP

Формат данных:    Wiegand 26, Wiegand 34, ПИН − 8 бит

Выход управления замком:

релейный выход - НЗ/НР; 36В DC, 5А / 30В AC, 8А

Выход дополнительный:

 релейный выход - НЗ/НР; 30В DC, 2А

Питание:    9–14 В DC, не более 350 мА (без учета считывателей)

Диапазон рабочих температур:     от 0 до +55 °С без конденсации

Диапазон рабочей влажности:    10%−80%

Габариты:    186 x 106 х 36 мм

Опции:    ST-AC001BX – металлический бокс для установки контроллера  ST-AC001MP – монтажная пластина для установки в бокс ST-AC001BX
