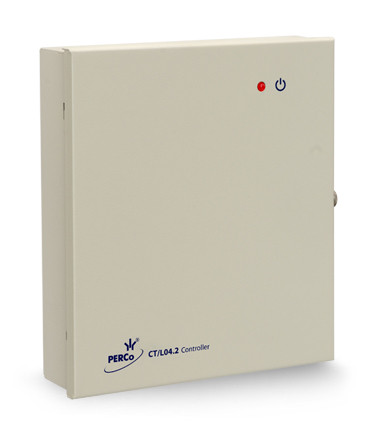

Сетевой контроллер PERCo-CT/L04.2

Универсальный контроллер СКУД PERCo-CT/L04.2

Назначение:

• Универсальный контроллер турникета/замка PERCo-CT/L04.2, в зависимости от установленной при монтаже пользователем конфигурации, может управлять:
• одним турникетом или калиткой
• замками с контролем прохода в двух направлениях (до двух замков)
• замками с контролем прохода в одном направлении (до четырех)
• одним шлагбаумом или автоматическим приводом ворот Связь контроллера CT/L04.2 с ПК и другими контроллерами системы осуществляется по интерфейсу Ethernet (IEEE 802.3)

Совместимое оборудование:

• К контроллеру CT/L04.2 по интерфейсу RS-485 подключаются следующие устройства:
• до 8-ми считывателей PERCo-IR03.1, PERCo-IR04.1, PERCo-MR07.1, PERCo-IR10 до
• 2-х блоков индикации с ИК-приемником PERCo-AI01 (возможность управления замком
• с помощью ИК-пульта)
• до 8-ми контроллеров замка со встроенным считывателем PERCo-CL201.1
• до 2-х считывателей PERCo-IRP01, PERCo-IR03, PERCo-IR04, PERCo-IR07 или конвертер
• интерфейса PERCo-AC02 (для подключения двух считывателей с выходом Wiegand)
• табло системного времени PERCo-AU05
• до 2-х картоприемников PERCo-IC02.1

Также предусмотрена возможность подключения устройства аварийной разблокировки (аварийного открытия прохода) Fire Alarm и устройств, подающих сигналы на дополнительные входы (различные датчики, внешние верифицирующие устройства - алкотестеры, контрольные весы и т.д.), в т.ч. реализована поддержка двух шлейфов охранной сигнализации.

Функциональные возможности:

• поддержка стека протоколов TCP/IP (ARP, IP, ICMP, TCP, UDP, DHCP)
• поддержка обновления программного обеспечения контроллера по Ethernet
• управление четырьмя релейными выходами (м.б. выходами управления ИУ)
• управление двумя выходами типа ОК
• управление тремя выходами световой индикации на ПДУ, которые также м.б. использо- ваны как дополнительные выходы TTL, и одним выходом звуковой индикации на ПДУ
• контроль состояния 8 входов, управляемых выходами типа "сухой контакт"
• контроль состояния двух ШС,
• светодиодная индикация наличия питания, выведенная на корпус
• датчик вскрытия корпуса
• удаленное управление контроллером через web-интерфейс

Контроллер PERCo-CT/L04.2, как элемент СКУД, поддерживает режимы работы:

• Контроль – вход по предъявлению карты с правом доступа
• Открыто – свободный вход
• Закрыто – вход запрещен
• Охрана – вход запрещен, устанавливается при помощи карты с правом постановки на охрану (только для вариантов управления замками)

Основные технические характеристики:

• Напряжение питания, постоянного тока: 12±1,2 В
• Ток потребления, не более: 0,2 А
• Потребляемая мощность, не более: 2,5 Вт
• Габаритные размеры (ДхШхВ): 205 х 189 х 45 мм
• Число карт доступа (зависит от конфигурации): до 50000
• Число событий журнала регистрации: до 870 000
• Количество контролируемых ИУ (зависит от конфигурации): до 4-х
• Количество подключаемых считывателей: (по RS-485) до 8-ми
• Количество охранных ШС: до 2-х
• Количество дополнительных входов: до 8-ми
• Количество релейных выходов: 4
• Количество дополнительных выходов типа "открытый коллектор" 2
• Количество выходов индикации: 4
• Вес с упаковкой - 2,2 кг
• Габариты упаковки - 250*230*70 мм.
