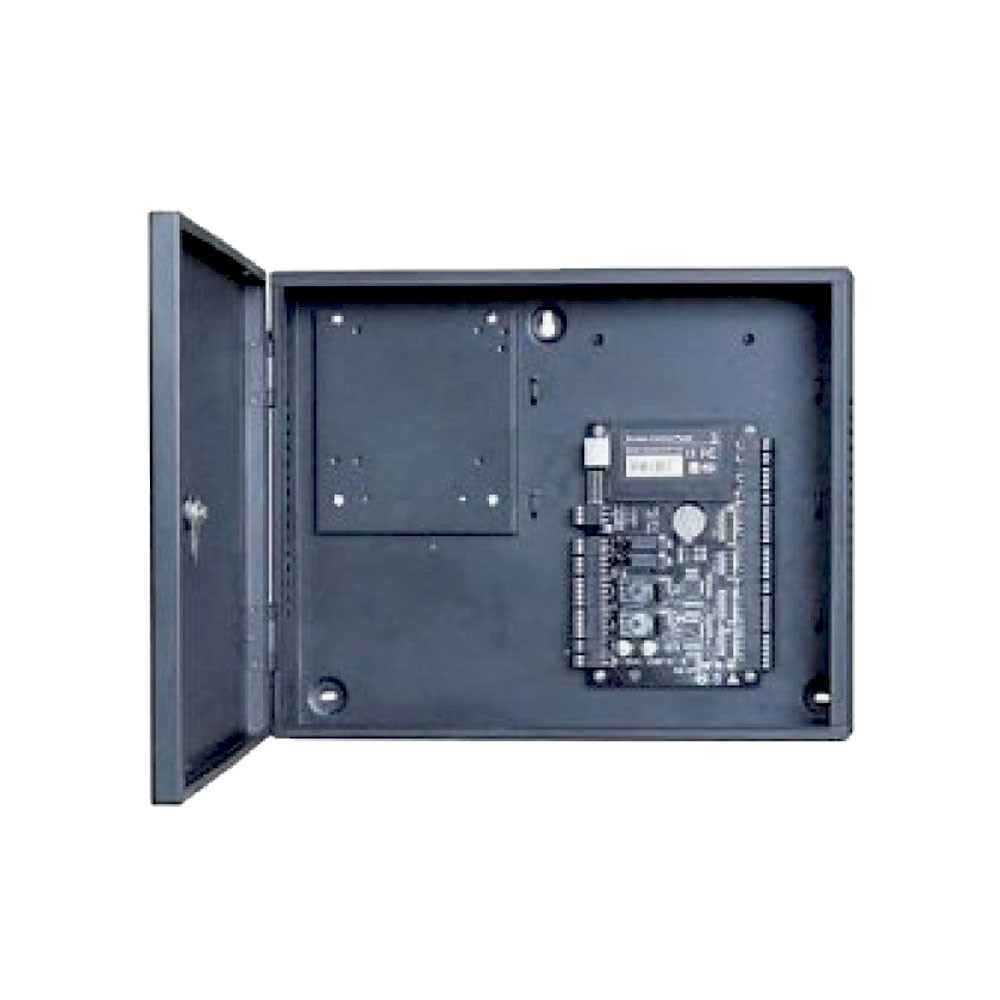

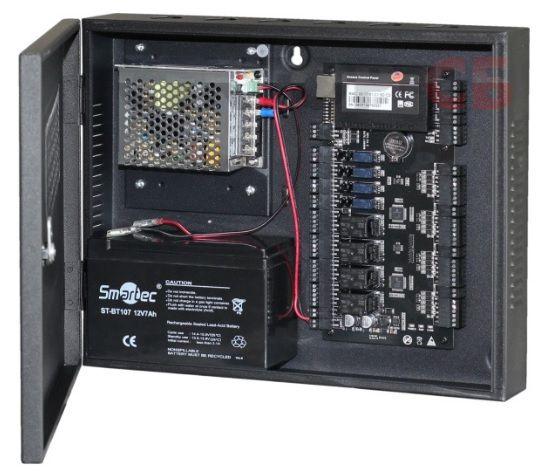

Сетевой контроллер Smartec ST-NC240B

Сетевой контроллер Smartec ST-NC240B

Серия устройств ST-NC предназначена для создания современных и экономичных сетевых систем контроля доступа на базе программного обеспечения Timex. При подключения к сети Ethernet, эти контроллеры встраиваются без ограничения по количеству, а по шине RS-485 в одну ветку можно объединить не более 63 таких устройств. Благодаря наличию Wiegand-входа, контроллеры доступа этой серии совместимы со считывателями практически любых производителей СКУД, а через их выходы можно подключить кнопки запроса на выход, датчики положения двери, электрозамки, а также различные исполнительные устройства. Более того, через дополнительные входы контроллеры Smartec могут получать и обрабатывать информацию от датчиков охраной сигнализации. При отсутствии связи с сервером системы контроля доступа, ST-NC выполняют свои функции в автономном режиме, сохраняя в памяти до 100 000 событий.

В общем случае, контроллеры СКУД являются устройствами, осуществляющими обработку информации от считывателей различных идентификаторов, принятие решений о разрешении/запрете доступа, а также для управление исполнительными устройствами. Многофункциональные контроллеры доступа ST-NC являются сетевыми и работают под управлением ПО Timex, которое устанавливается на центральный компьютер СКУД. При отсутствии связи с сервером системы доступа, устройства могут функционировать в автономном режиме.

Поддержка протокола TCP/IP
Сетевые контроллеры ST-NC рассчитаны на создание бюджетных систем контроля доступа объектов различного размера и, в зависимости от модели, могут обслуживать от 1 до 4 дверей. Благодаря поддержке протокола связи TCP/IP, эти контроллеры доступа можно устанавливать в тех помещениях, куда нецелесообразно прокладывать кабель RS-485, но где уже есть сеть Ethernet. Например, на базе ST-NC можно организовать контроль доступа в удаленном складском помещении, или централизованную СКУД компании с территориально распределенными офисами.

Возможность выбора различных режимов идентификации
ST-NC240 обеспечивает следующие варианты идентификации в рамках системы контроля доступа: по карте, по карте и коду, по карте ИЛИ по коду. При этом контроллер доступа ST-NC240 может «контролировать» две двери. Соответственно, к нему можно подключить от двух до четырех считывателей большинства производителей, поскольку эти контроллеры оснащены интерфейсом Wiegand.

Управление исполнительными устройствами и интеграция с ОС
Модели ST-NC240 имеют 2 дополнительных входа соответственно, которые можно использовать для мониторинга датчиков охранной сигнализации. Кроме того, контроллеры доступа данной серии имеют 2 дополнительных выхода для управления в ручном или автоматическом режиме различными исполнительными устройствами, например, сиреной. В зависимости от модели и от числа дверей, обслуживаемых системой доступа, контроллеры позволяют подключить до двух кнопок выхода и такое же число электрически управляемых замков и датчиков положения двери.

Организация контроля доступа и учета рабочего времени
Каждый контроллер серии ST-NC работает под управлением программного обеспечения Timex, с помощью которого осуществляется их мониторинг и настройка. Это ПО позволяет вести базу данных владельцев карт, создавать и назначать уровни доступа, выполнять он-лайн мониторинг системы и фотоверификацию, настраивать контроллеры доступа, а также формировать различные отчеты. Кроме того, с помощью ПО Timex можно организовать полноценный учет рабочего времени, с установкой графика работы для каждого сотрудника, учетом опозданий и перерывов, ведением табеля Т13 и построением разнообразных статистических отчетов об использовании рабочего времени.

Совместимость со считывателями любых производителей
Через Wiegand-входы контроллеры ST-NC позволяют подключать к ним считыватели карт доступа практически любых производителей. Для этого контроллеры доступа используют формат Wiegand 26, являющийся самым распространенным в подобных системах. Число 26 в названии формата означает, что в информационной посылке содержится 26 бит (24 бита кода и 2 – контроля на четность). При этом каждый контроллер связывается со считывателем в системе доступа по трехпроводной шине, в которой два провода являются сигнальными, а один – «землей».

Возможность автономной работы при сбоях в сети
В случае прерывания связи с сервером, ST-NC продолжают стабильно и надежно работать в автономном режиме. При этом контроллеры доступа обеспечивают функционирование всех подключенных к ним устройств СКУД, а также ведут запись событий (до 100 000) в журнал, который хранится в их энергонезависимой памяти. После восстановления связи сетевые контроллеры Smartec передают на сервер информацию о событиях в системе доступа и продолжают работать в штатном режиме.

Управление работой тамбуров безопасности
Все рассматриваемые контроллеры Smartec имеют режим «шлюз», в котором обеспечивают работу специального комплекса из двух взаимосвязанных дверей, ограничивающих проход через входной тамбур. Такой комплекс разделяет поток людей, чтобы изолировать посетителя в особом помещении для его идентификации и обследования на наличие запрещенных к проносу предметов. При этом контроллеры доступа обеспечивают выполнение следующего условия: дверь на выход откроется только в том случае, если входная дверь блокирована и посетитель обладает правом прохода. Включение шлюза в состав системы доступа позволяет защитить объект от вооруженного штурма, не допустить проноса оружия, взрывчатки, отравляющих веществ и выделить из общего потока людей с особыми полномочиями.

Основные функциональные возможности контроллеров доступа Smartec

• Поддержка любых считывателей, подключаемых по Wiegand 26
• Виды идентификации: карта, карта И код, карта ИЛИ код
• SD карта памяти для резервирования данных
• Применение различных средств аппаратной защиты контроллера
• Дополнительные входы/выходы для подключения периферийных устройств
• Режим разблокировки по первой карте
• Локальный запрет повторного прохода
• Режима шлюза
• Режим доступа по нескольким картам (правило N лиц)
• Поддержка кода принуждения

Технические характеристики:

• Число пользователей: 30.000
• Количество событий: 100.000
• Временные зоны:    256
• Уровни доступа:    256 на пункт доступа
• Двери:    2 (вход/выход), 2 (вход)
• Считыватели СКУД: 4
• Замки: 2
• Кнопки выхода: 2
• Датчики положения двери: 2
• Дополнительные входы контроллера: 2
• Дополнительные выходы:2
• Интерфейсы связи: RS485, TCP/IP
• Вход считывателя: Wiegand 26, ПИН - 8 бит
• Выход управления замком: Релейный выход НЗ/НР; 36В DC, 5А / 30В AC, 8А
• Выход дополнительный: Релейный выход НЗ/НР; 30В DC, 2А
• Питание: 9 – 14 В  DC, не более 300 мА (без учета считывателей)
• Рабочая температура: от 0 до +55 °С без конденсации
• Рабочая влажность: 10% - 80%
• Габариты: 160 х 106 мм
• Вес с упаковкой - 4,3 кг
• Габариты упаковки - 360*280*75 мм.
