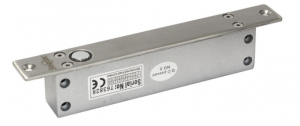

Соленоидный замок Smartec ST-DB410MT, НО

Соленоидный замок Smartec ST-DB410MT, НО

ST-DB410MT обеспечивает силу удержания 1000 кг и оснащен цельным ригелем из нержавеющей стали диаметром 12,6 мм, выход которого в дверную коробку составляет 17 мм. Поскольку ригель имеет форму цилиндра и может свободно вращаться, перепилить его и взломать электромеханический замок практически невозможно. Кроме того, встроенный таймер задержки запирания позволяет предотвратить преждевременный выход ригеля, пока полотно двери не вернется к закрытому положению. При активной функции таймера этот врезной электромеханический замок будет выдвигать ригель в положение «заперто» с выбранной задержкой на 3, 6 или 9 секунд. Это позволяет избежать случайной или намеренной порчи ригеля или дверной конструкции, а дверь не останется незапертой.

Простой принцип работы ST-DB410MT
Как и другие устройства соленоидного типа, электромеханический замок ST-DB410MT имеет в своей конструкции односложную катушку (соленоид), витки которой намотаны вплотную, а длина значительно больше диаметра. При подаче на катушку напряжения постоянного тока вдоль ее оси создается магнитное поле, обеспечивающее поступательное движение сердечника. Используя данный эффект, устройство выдвигает ригель и блокирует дверь. Кроме того, этот врезной электромеханический замок отличается от аналогов относительно низким энергопотреблением и малым тепловыделением, а питание получает от источника постоянного тока с напряжением 12 В.

Наличие функции мониторинга положения створки
Если электромеханический замок работает в составе системы контроля доступа, то для управления его блокировкой/разблокировкой используется реле контроллера СКУД, которое подает/снимает питающее напряжение. Чтобы система имела информацию о текущем состоянии точки доступа, ST-DB410MT осуществляет постоянный мониторинг положения створки двери. Для этого врезной электромеханический замок оснащен магнитоконтактным датчиком, соединенным с выходом мониторинга (НР, ОБЩ), через который подается сигнал на контроллер системы доступа.

Область применения НО замка
Этот врезной электромеханический замок относится к устройствам нормально-открытого типа, то есть блокируют дверь при подаче на него питающего напряжения, а открыть ее можно только с помощью команды на снятие электропитания. Благодаря такому принципу работы, ST-DB410MT оптимально подходит для защиты помещений офисов, магазинов, складов или других объектов, двери которых должны быть разблокированы в дневное время и заблокированы в ночное. Кроме того, поскольку данный электромеханический замок разблокируется только при отключении электропитания, он как нельзя лучше подходит для установки на дверях путей эвакуации.

Различные варианты монтажа
ST-DB410MT может быть установлен на двери любого типа: открывающиеся внутрь или наружу, а также на маятниковые створки. В отличие от устройств серии ST-RL073, этот электромеханический замок рассчитан на врезной монтаж. За счет того, что его корпус скрыт внутри дверного полотна, исключается возможность преднамеренных поломок и не нарушается дизайн входной конструкции. Поскольку диапазон рабочих температур устройства составляет от -10 до +55 °С, рекомендуется устанавливать его исключительно внутри помещений. Отметим также, что наработка на отказ ST-DB410MT составляет 500 000 циклов, что позволяет устанавливать этот врезной электромеханический замок в точках доступа со средней и высокой проходимостью.

Технические характеристики:

Тип:    нормально-открытый

Материал:    нержавеющая сталь

Монтаж:    врезной

Ригель:

• диаметр -  12.6 мм
• выход - на 17 мм, нержавеющая сталь

Напряжение питания:    12 В (DC)

Потребляемый ток:

•  дежурный режим  ̶  130 мА
• пик – 1,3 А

Выход мониторинга:    НР, ОБЩ; 0,5А, 30В (DC)

Таймер задержки:    0/3/6/9 секунд

Диапазон рабочих температур:    от -10 до +55 °С

Диапазон рабочей влажности:    10% ̶ 90%

Габариты:

• замок: 192 х 25 х 37 мм
• запорная планка: 100 х 25 х 3 мм
