Электромеханический замок Promix-SM203.00.2, врезной, НО

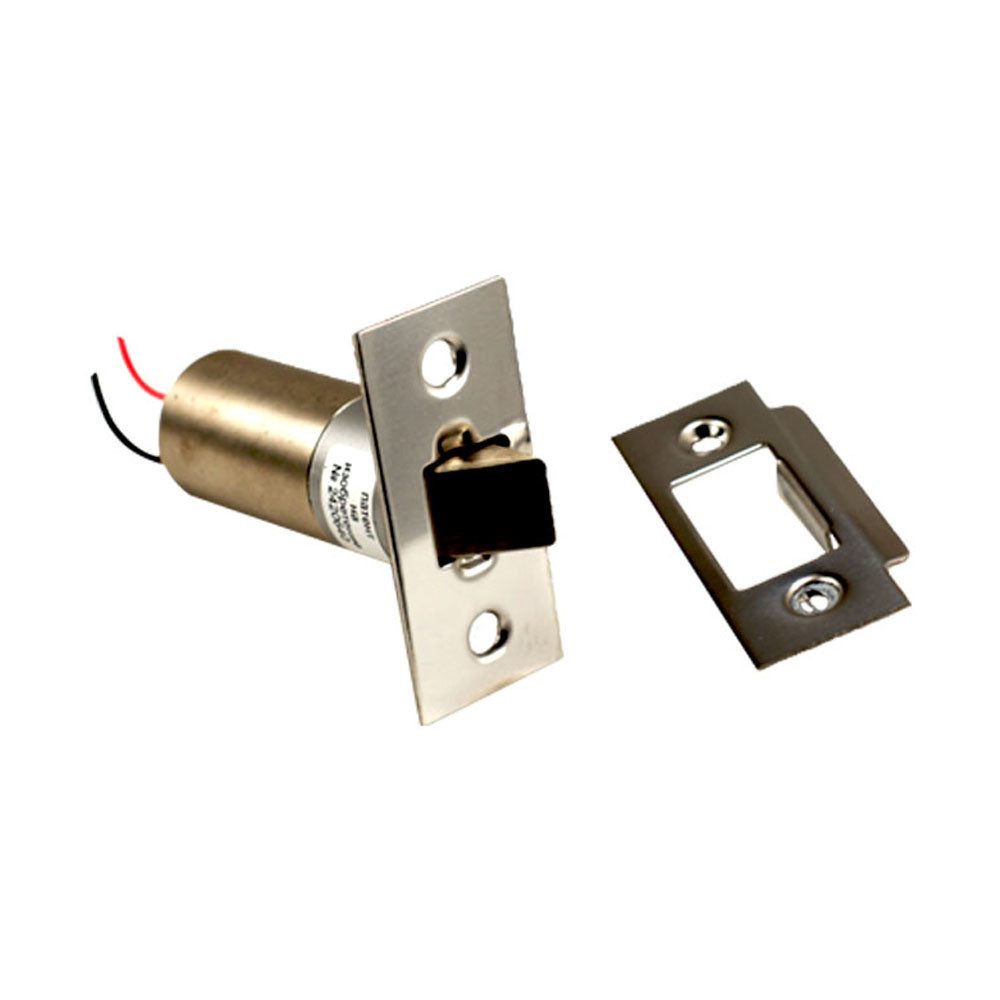

Электромеханический замок Promix-SM203.00.2

(нормально закрытый (открывается подачей напряжения), напряжение питания 12 В, встроенный датчик состояния замка)

Предназначен для запирания распашных дверей, ворот и калиток, с возможностью их дистанционного открывания с помощью контроллеров систем контроля и управления доступом, аудио- и видеодомофонов, кодовых панелей. Замок выпускается двух модификаций: нормально открытый (находится в открытом состоянии при отсутствии напряжения питания и в закрытом - при подаче напряжения питания) и нормально закрытый (находится в закрытом состоянии при отсутствии напряжения питания и в открытом – при подаче напряжения питания). При использовании механизма разблокировки замка Promix-AD.KM.01 возможно ручное механическое открытие замка с помощью ключа.

Замок выполнен цилиндрической формы, что значительно упрощает его установку – достаточно просверлить отверстие диаметром 24 мм и вставить в него замок. Это позволяет свести к минимуму столярные работы.

Нормально открытый замок может устанавливаться снаружи помещения при условии, что в зимнее время года большую часть времени находится в закрытом состоянии (подано напряжение питания).

Принцип действия замка:

При закрытии двери (независимо от исполнения замка и наличия напряжения питания) язычок утапливается в корпус замка, как у обычной дверной механической защелки:

При подаче напряжения питания (для нормально открытого замка) или снятия напряжения питания (для нормально закрытого замка), язычок замка блокируется и не позволяет открыть дверь.

При снятии напряжения питания (для нормально открытого замка) или подачи напряжения питания (для нормально закрытого замка), язычок замка разблокируется, и, при открытии двери, «складывается» в корпус замка.

В комплект поставки входит запорная планка. При необходимости, вместо запорной планки можно установить механизм разблокировки замка Promix-AD.KM.01. При использовании нормально закрытых замков Promix-SM203 для помещений с людьми, установка Promix-AD.KM.01 обязательна, т.к. необходимо обеспечить возможность выхода людей в аварийной ситуации при выходе источника питания из строя (например, при пожаре).

Разблокировка нормально закрытых замков производится подачей напряжения питания, а нормально открытых -снятием напряжения питания. Для работы замка необходим источник питания и контроллер СКУД. Для открытия замка контроллер СКУД должен подать на замок или снять (в зависимости от исполнения замка) напряжение и удерживать данное состояние до момента открытия двери.

Параметры:

Материал корпуса и язычка: сталь с гальваническим защитным покрытием

Материал лицевых планок: нержавеющая сталь

Расположение при монтаже: любое

Диапазон рабочих температу: -30...+50 ⁰С

Влажность: воздуха не более 95% при 35°С и более низких температурах без конденсации влаги и образования инея

Устойчивость к воздействию климатических факторов по ГОСТ 15150-69: УХЛ2

Степень защиты: IP54

Напряжение питания постоянного тока UП, В: 12 (24)±2

Длительность импульса питания (не более), с    не нормируется:120

Минимальная пауза между импульсами, с    не нормируется: 120

Потребляемый ток при UП=12В (24В) мА:

• НО: 85  (35)
• НЗ: 160 (75)

Масса изделия, кг, не более: 0,21

Усилие удержания, кг не менее: 300 кг
