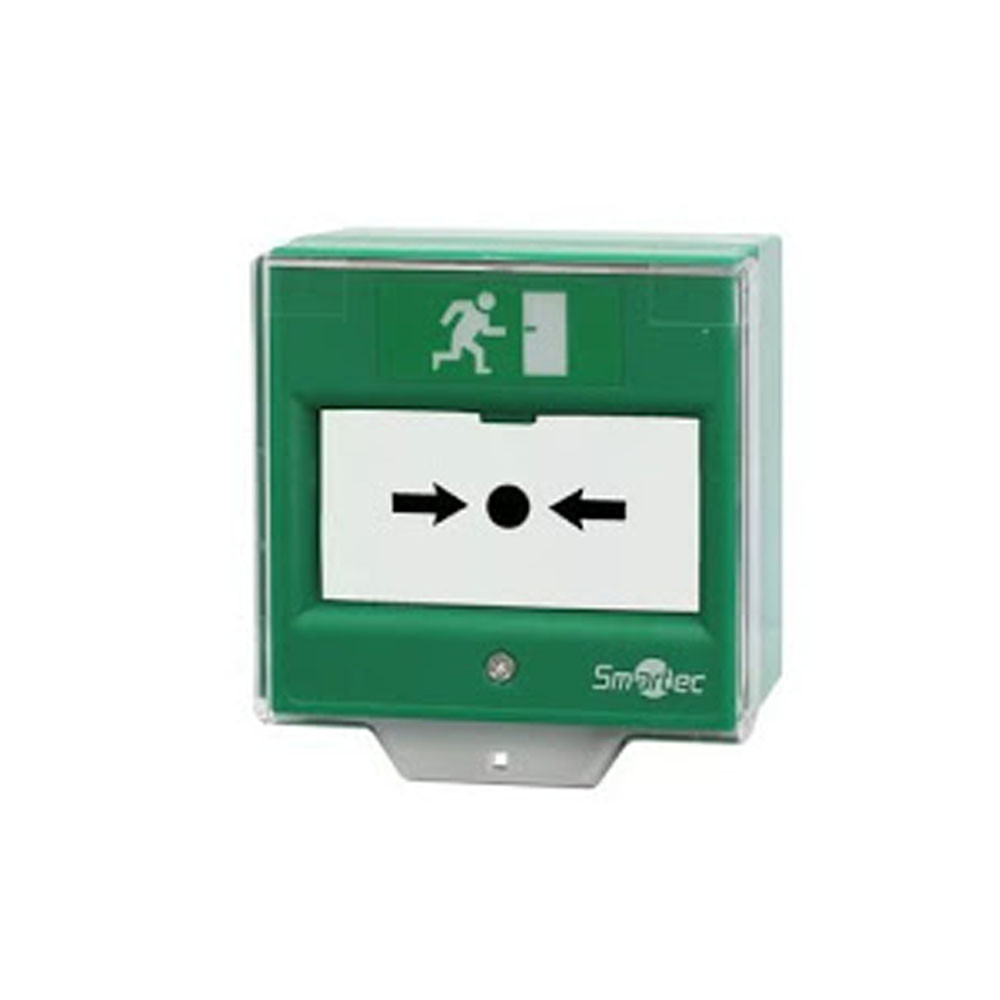

Кнопка выхода Smartec ST-ER114D-GN, аварийная

Аварийный выход Smartec ST-ER114D-GN

Устройство торговой марки Smartec предназначено для разблокировки электрических замков нормально-открытого или нормально-закрытого типа и обеспечивает перевод точки доступа в режим свободного прохода при эвакуации персонала. Данная кнопка разблокировки двери оснащена сменной стеклянной вставкой, которая разбивается при ее активации, а для предотвращения случайного срабатывания снабжена крышкой из прозрачного пластика. На электронной плате кнопки смонтировано 2 группы контактов (ОБЩ, НЗ, НР), одна из которых используется для управления замком, а вторая − для сигнализации о факте разблокировки двери и срабатывании.

Устройство аварийного управления электрическими замками (устройство разблокировки двери, УРД), как и модель, предназначено для установки рядом с эвакуационными дверьми. Оно поставляется в пыле / брызгозащитном пластиковом корпусе, а нанесенное на лицевую панель кнопки изображение позволяет персоналу легко понять ее назначение . За счет того, что диапазон рабочих температур составляет от -20 до +45 °С, эта кнопка разблокировки двери может монтироваться как в неотапливаемых помещениях, так и на производствах, где технологические процессы сопровождаются значительным тепловыделением. Небольшие габариты (88х88х55 мм) позволяют устанавливать кнопку аварийной разблокировки в удобном месте рядом с дверью.

Быстрое открытие двери и оповещение о срабатывании:
 оснащена стеклянной вставкой, которую необходимо разбить, чтобы кнопка разблокировки замка была активирована. После экстренного открытия двери и завершения эвакуации людей, стеклянная вставка кнопки подлежит замене для восстановления обычного режима эксплуатации точки прохода. При этом кнопка разблокировки двери переводится в исходное состояние и тестируется с помощью ключа, входящего в комплект ее поставки. Кроме того, комплектуется крышкой из прозрачного пластика с отверстием для крепления пломбы, предотвращающей случайную ее активацию. Следует отметить, что данная кнопка разблокировки двери имеет 2 группы контактов (ОБЩ, НЗ, НР), одна из которых используется для управления замком, а вторая − для передачи сигнала о ее срабатывании.

Принцип действия:
В соответствие с НПБ РФ кнопка аварийного отпирания устанавливается внутри помещения и не зависит от наличия в точке прохода считывающих устройств. Поскольку она используется для экстренной разблокировки электрозамка, только с внутренней стороны на выход, снаружи дверь будет надежно заперта, что исключает возможность несанкционированного проникновения в помещение. Схема, по которой активируется кнопка разблокировки двери, весьма проста: пользователь поднимает пластиковую крышку, срывая при этом пломбу, и выдавливает стеклянную вставку, после чего обесточит или, наоборот, подаст напряжение на запирающий механизм (зависит от логики работы электрозамка). Одновременно с этим в систему контроля и управления доступом подается сигнал об открытии замка двери с целью эвакуации.

Совместимость с широким спектром электроуправляемых замков:
Как и другие кнопки разблокировки двери марки Smartec, модель может работать с электрозамками, управляемыми через контроллер системы ограничения доступа, в том числе с электромеханическими), электромагнитными и соленоидными с разной силой удержания двери и типом замка (нормально-открытый или нормально-закрытый). В зависимости от того, по какой схеме замок удерживает дверь в запертом состоянии − при наличии или отсутствии электрического напряжения − кнопка разблокировки двери может быть настроена на размыкание, либо на замыкание контактов.

Возможность монтажа врезным и накладным способом:
Компактная кнопка для экстренной разблокировки замка, может быть смонтирована на стену двумя способами: врезным и накладным. В первом случае установка выполняется в предварительно подготовленное углубление, но если врезной монтаж невозможен, то кнопка крепится на стену с использованием специальной монтажной коробки.

Параметры:

Вставка: стеклянная, сменная

Контакты: 2 группы: ОБЩ, НЗ, НР

Коммутируемая мощность: 8 А, 12/24 В DC; 3 А, 48 В пост. тока; 8 А, 220 В переем. тока

Тип монтажа: накладной, врезной

Диапазон рабочих температур: от -20 до +45 °С без конденсации

Диапазон рабочей влажности: 20% - 80%

Габариты кнопки разблокировки: 88х88х55 мм

Вес: 160 г

Опционально: дополнительная крышка из прозрачного пластика.
