Контроллеры СКУД

          Контроллеры СКУД являются настоящим "мозгом" современных систем контроля и управления доступом, определяя работу всей системы безопасности. В нашей статье мы детально рассмотрим эти важнейшие компоненты СКУД, которые отвечают за обработку данных от считывающих устройств и принятие решений о доступе.

           Сегодня на рынке представлены три основных типа контроллеров: автономные, централизованные (сетевые) и комбинированные. В зависимости от модели, они могут поддерживать от 1 до 4 считывателей, а главный контроллер способен управлять работой от 16 до 32 контроллеров второго уровня. Более того, современные централизованные контроллеры не только контролируют доступ, но также определяют местонахождение сотрудников и ведут автоматизированный учет рабочего времени.

           В этой статье мы подробно разберем технологические основы работы контроллеров СКУД, рассмотрим различные варианты их подключения и изучим функциональные возможности современных устройств. Особое внимание мы уделим как автономным, так и сетевым решениям, а также познакомимся с последними инновациями в области контроля доступа.

Технологические основы работы контроллеров СКУД

Система контроля и управления доступом функционирует на базе специализированных устройств — контроллеров, которые выполняют ключевую роль в обеспечении безопасности объектов. Рассмотрим технологические принципы их работы, особенности архитектуры и алгоритмы принятия решений.

Принципы обработки данных в контроллерах СКУД

           В основе работы контроллеров СКУД лежит принцип идентификации личности и последующей проверки прав на доступ. Первым шагом в этом процессе выступает получение уникального идентификационного кода субъекта. Контроллер принимает данные от различных средств идентификации: бесконтактных или контактных карт доступа, биометрических данных или PIN-кодов.

          После получения кода контроллер сравнивает его с базой данных, хранящейся в памяти устройства. Отсутствие идентификатора в базе означает однозначный запрет доступа. При обнаружении соответствия система переходит к следующему этапу — проверке прав доступа данного пользователя к запрашиваемой зоне в конкретное время.

          Процесс обработки данных в контроллере можно представить как последовательность "событие – решение – команда". События — это внешняя информация (код идентификатора, нажатие кнопки, сигнал об открытии двери), на основе которой контроллер принимает решение согласно заложенным алгоритмам. Результатом становится команда, обычно реализуемая через включение реле, управляющего исполнительным устройством.

          Современные контроллеры хранят в памяти коды персональных идентификаторов, маршруты, расписания и журнал событий. Загрузка данных выполняется либо автономно с помощью мастер-карты, либо через специальное программное обеспечение. Все происходящие в системе события записываются в журнал, содержащий информацию о дате, времени, пользователе и результате проверки.

Архитектура современных контроллеров доступа

          На рынке СКУД сформировалось несколько архитектурных подходов к построению контроллеров.

Первым типом стала распределенная (одноранговая) архитектура, где база данных идентификаторов содержится не в одном, а в нескольких контроллерах. Каждый из них управляет своей группой дверей напрямую. При нарушении связи система продолжает работать в автономном режиме на уровне каждого контроллера.

Вторым типом является централизованная (многоранговая) архитектура. В таких системах используются мощные центральные контроллеры, управляющие удаленными дверными интерфейсными модулями. Именно центральный контроллер хранит всю базу данных идентификаторов и событий. Количество подключаемых считывателей на один центральный контроллер может достигать 100 и более, что делает эти системы оптимальными для объектов среднего масштаба.

Третий тип — многоуровневая архитектура, представляющая собой комбинацию распределенной и централизованной. В таких системах дверные контроллеры обладают собственным буфером памяти идентификаторов и событий. База данных в такой системе хранится не только в центральном контроллере, но и распределена по дверным контроллерам в соответствии с зоной ответственности каждого.

          Наиболее современной считается кластерная архитектура, где группа одинаковых контроллеров объединяется по сети и может рассматриваться как единый аппаратный ресурс. Ключевое преимущество — прямое взаимодействие P2P между контроллерами и продвинутая аппаратная подсистема встроенной автоматизации.

          За последние годы произошла эволюция самих контроллеров: от специализированных устройств с собственной архитектурой к полноценным компьютерам с операционной системой, мощным процессором и развитой программируемой логикой. Современные контроллеры также поддерживают различные интерфейсы связи, включая традиционный RS-485 и более современный Ethernet.

Алгоритмы принятия решений о предоставлении доступа

          Для принятия решения о предоставлении доступа контроллеры СКУД используют различные алгоритмы. Наиболее распространенные из них:

• Проверка на соответствие: система просто проверяет, есть ли у пользователя право доступа к данной зоне в данный момент времени
• Управление по времени: ограничение доступа в определенные зоны в конкретное время суток или дни недели
• Управление по зонам: различные пользователи имеют права доступа к разным зонам объекта
• Управление по событиям: система реагирует на определенные события, например, срабатывание датчиков тревоги или пожара
• Ролевое управление доступом (RBAC): управление доступом на основе ролей пользователей, что упрощает администрирование системы

          В современных системах алгоритмы дополняются механизмами борьбы с несанкционированным доступом. Так, цифровое управление замком исключает возможность перехвата управления запорным устройством путем доступа к его проводам питания. В некоторых решениях реализованы интеллектуальные функции, например, "хозяин в помещении" — доступ внутри помещения открыт до тех пор, пока владелец находится в нем.

Функциональность контроллеров постоянно расширяется. Многие производители добавляют в свои устройства такие возможности, как запрет повторного считывания идентификатора, отключение-включение блока считывателя по заданному графику, ведение черных списков и подсчет всех посетителей. Современные контроллеры также поддерживают механизмы самодиагностики, мониторинга и автоматического конфигурирования.

Варианты подключения и коммуникации контроллеров СКУД

          Подключение и коммуникация между элементами системы контроля доступа представляют собой важнейший аспект проектирования и внедрения СКУД. От выбранного варианта подключения зависит не только физическая топология системы, но и её функциональность, надёжность и масштабируемость.

Последовательное подключение через интерфейс RS-485

          Интерфейс RS-485 исторически стал первым широко распространенным способом подключения контроллеров СКУД и до сих пор активно применяется на многих объектах. Данный интерфейс предполагает использование соединения типа "шина", когда все устройства подключаются одной парой проводов. Это создает надежную и относительно недорогую инфраструктуру.

          Максимальная длина линии RS-485 определяется характеристиками кабеля и электромагнитной обстановкой на объекте. При использовании кабеля с сечением жил 0,2 кв. мм рекомендуемая длина линии составляет до 1200 м, а при сечении 0,5 кв. мм — до 3000 м. Для снижения восприимчивости к электромагнитным помехам рекомендуется применять симметричный кабель парной скрутки, что становится обязательным при протяженности линии от 100 м.

          При построении линии RS-485 важно учитывать особенности топологии. Наиболее эффективна конфигурация типа "шина", где первое и последнее устройства должны иметь согласующие резисторы сопротивлением 620 Ом. Ответвления нежелательны, поскольку увеличивают искажение сигнала, однако допустимы при небольшой длине — до 50 м. При необходимости создания ответвлений большой длины следует использовать повторители-ретрансляторы интерфейса.

          Для организации подключения контроллеров нижнего уровня к центральному контроллеру СКУД по RS-485 часто применяется многоранговая архитектура, что обусловлено ограничениями со стороны ИТ-инфраструктуры.

Сетевое подключение по Ethernet: преимущества и особенности

В настоящее время всё больше производителей переходят на контроллеры с Ethernet-подключением. Это позволяет напрямую интегрировать устройства СКУД в существующую локальную сеть организации. IP-контроллеры подключаются стандартным сетевым кабелем витая пара через разъем RJ-45.

Основные преимущества Ethernet-подключения включают:

• Использование существующей сетевой инфраструктуры;
• Возможность подведения питания по технологии PoE;
• Высокую скорость передачи данных;
• Отсутствие ограничений на количество подключенных контроллеров;
• Шифрование передаваемых данных (SSL/TLS)

          Следует отметить, что максимальное расстояние между контроллером и точкой подключения к сети при использовании Ethernet составляет 100 метров, что существенно меньше по сравнению с RS-485. Однако гибкость IP-сетей компенсирует это ограничение, позволяя создавать системы практически любой сложности и протяженности.

           При внедрении Ethernet-подключения важно учитывать, что подключение контроллеров к сильно загруженным и глубоко сегментированным сетям может негативно повлиять на надежность системы. В таких случаях рекомендуется использовать отдельную локальную сеть.

Беспроводные технологии в системах контроля доступа

В последние годы наблюдается активный отказ от проводов в различных технических областях. Эта тенденция затронула и системы контроля доступа. Беспроводные решения повышают мобильность, упрощают монтаж и снижают зависимость от состояния кабельных линий.

Среди беспроводных технологий, применяемых в СКУД, наиболее распространены:

• Wi-Fi — обеспечивает высокую скорость обмена данными и простую интеграцию
• Bluetooth — подходит для организации связи на небольших расстояниях
• ZigBee — отличается низким энергопотреблением, что делает её идеальной для устройств с батарейным питанием
• GSM/GPRS — обеспечивает связь в местах, где отсутствует локальная сеть

Наиболее перспективной для построения беспроводной магистрали СКУД считается технология Wi-Fi, поскольку она не требует дополнительных доработок для IP-контроллеров. Главная сложность создания полностью беспроводной системы заключается в обеспечении питания устройств. Единственная доступная альтернатива проводному питанию — использование батарей или аккумуляторов.

Технология ZigBee хорошо подходит для задач с критичным энергопотреблением благодаря своим низким требованиям к питанию. Заявленный производителями срок службы батарей в таких устройствах может достигать двух лет или до 40000 циклов открывания двери.

Облачные решения для управления контроллерами СКУД

Облачные технологии представляют собой новое направление в развитии СКУД. Суть облачной СКУД заключается в том, что программное обеспечение системы мониторинга, конфигурирования и принятия решений размещается на удаленном сервере.

При использовании облачной СКУД заказчик получает постоянно подключенную к интернету систему. Принцип работы схож с обычной системой: владелец загружает базу данных (отпечатки, коды ключей-карт), система запоминает информацию и использует её для дальнейшей идентификации сотрудников.

Среди ключевых преимуществ облачных решений следует выделить:

• Единую базу сотрудников и уровней доступа
• Простое удаленное управление оборудованием по сети
• Быстрый доступ к системе с любых подключенных устройств
• Отсутствие затрат на обслуживание серверов

Тем не менее, облачные решения имеют свои особенности и ограничения. К недостаткам относятся зависимость от доступа в интернет и необходимость в постоянной работе облачной платформы. Сложность размещения полного программного обеспечения СКУД в облаке заключается в задаче постоянного опроса всех контроллеров на объекте.

В результате оптимальными считаются решения, объединяющие классические и облачные технологии СКУД, а не противопоставляющие их. Важно понимать, что оборудование СКУД продолжает функционировать со всеми заданными настройками вне зависимости от наличия интернета.

Функциональные возможности современных контроллеров

          Современные контроллеры СКУД представляют собой многофункциональные устройства, способные не только разграничивать доступ, но и решать множество других задач. Функциональные возможности этих устройств постоянно расширяются, что позволяет создавать гибкие и эффективные системы безопасности.

Базовые функции контроля доступа

          Основная задача любого контроллера СКУД — принятие решения о предоставлении доступа. Получая данные от считывателя, контроллер сравнивает их с настроенными правилами для конкретного идентификатора и открывает или блокирует доступ. В памяти устройства хранится база данных, которая содержит учётные данные пользователей и записи о событиях активности системы.

Базовые функции контроллеров включают ведение и поддержание баз данных пользователей и карт, хранение фотографий пользователей, фиксацию даты и времени прохода, а также задание различных уровней доступа. Важной особенностью является автономная работа при нарушении связи с компьютером с сохранением основных функций управления.

В случае отказа или отключения электропитания современные контроллеры сохраняют идентификационные признаки в энергонезависимой памяти. Типичный контроллер поддерживает 1 до 4 считывателей, а количество устанавливаемых устройств зависит от числа точек прохода на объекте.

Расширенные возможности учета рабочего времени

          Энергонезависимая память контроллеров позволяет сохранять огромное количество событий о проходах и проездах, что обеспечивает автоматизированный учет всех приходов и уходов сотрудников. При установке системы с учетом рабочего времени можно получать разнообразные отчеты, упрощающие контроль дисциплины и автоматизирующие расчет заработной платы.

Для организации учета рабочего времени на предприятии используются специализированные программы, позволяющие формировать:

• отчеты о событиях и пользователях
• табель учета рабочего времени
• дисциплинарные отчеты об опоздавших или ушедших раньше
• отчеты стандартного типа "Первое-последнее предъявление"

Правильно организованная система контроля доступа позволяет оптимизировать производственный процесс и свести к минимуму потери рабочего времени. Кроме того, своевременный анализ поступающей от СКУД информации помогает оптимизировать штат сотрудников, включая тех, кто осуществляет учёт рабочего времени.

Антипассбэк и другие специальные режимы работы

          Антипассбэк (запрет повторного прохода) — это особый режим работы оборудования СКУД, при котором запрещается повторный проход пользователя в одном и том же направлении. Доступ блокируется до регистрации прохода в обратном направлении, что повышает безопасность системы и уменьшает вероятность мошенничества.

Эта функция позволяет исключить возможность доступа нескольких человек по одному идентификатору. При передаче карты другому сотруднику система запретит ему доступ в том же направлении. Для реализации этого режима вся территория объекта делится на условные зоны, ограниченные точками прохода.

Самый распространенный вариант использования зонального контроля — пресечение попыток повторного прохода по одному и тому же идентификатору нескольких сотрудников. Однако существуют также другие специальные режимы работы, например, блокировка пропуска, когда карта временно блокируется после использования.

Интеграция с системами видеонаблюдения и пожарной безопасности

           Интеграция СКУД с другими системами безопасности значительно расширяет функциональность контроллеров. При интеграции с охранно-пожарной сигнализацией обеспечивается автоматическая разблокировка всех дверей, турникетов и включение оповещения в случае пожара.

Взаимодействие с системами видеонаблюдения позволяет идентифицировать проходящего через КПП, контролировать прилегающую территорию и фиксировать нештатные ситуации. Таким образом создаётся эффект "прозрачного здания" — достигается открытость при полном контроле над ситуацией на объекте.

Интегрированные системы, несмотря на многофункциональность, достаточно просты в управлении. Управление происходит с помощью компьютерных терминалов в соответствии с заранее заданными настройками, а автоматизация процесса позволяет оператору выбирать несколько вариантов действий в определенной ситуации.

При пожаре журнал событий СКУД может проинформировать, сколько человек находится в конкретном помещении. К тому же система помогает выявить лиц, виновных в пожаре, краже или порче имущества, осуществляя непредвзятый контроль.

В современных СКУД каждая охранная зона помечается цветом в зависимости от состояния в реальном времени: зеленый — "на охране, все в порядке"; серый — "снят с охраны"; красный — "тревога". Это делает систему интуитивно понятной для операторов и повышает эффективность реагирования на инциденты.

Автономные контроллеры СКУД: особенности применения

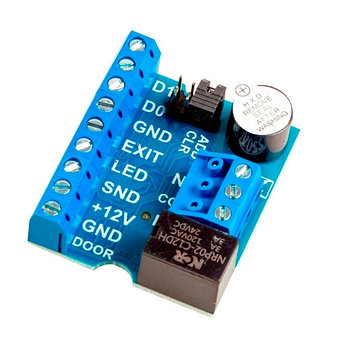

          Автономные контроллеры в системах контроля доступа представляют собой самодостаточные устройства, способные функционировать независимо от центрального сервера или сетевой инфраструктуры. Эти решения находят широкое применение в ситуациях, когда требуется надежный контроль доступа без излишних затрат на сложную инфраструктуру.

Преимущества и ограничения автономных решений

          Автономные СКУД обладают рядом значительных преимуществ в сравнении с сетевыми системами. Прежде всего, такие системы существенно дешевле и проще в эксплуатации. Они не требуют прокладки множества кабелей, использования устройств сопряжения с компьютером или установки серверного оборудования.

К преимуществам большинства автономных контроллеров также относится:

• Энергонезависимая память, гарантирующая сохранность информации при любых обстоятельствах
• Высокая степень защиты от "человеческого фактора" благодаря независимости от сети и операторов
• Быстрая установка, занимающая всего несколько часов
• Возможность дополнительного резервного питания от аккумулятора

Однако такие системы имеют определенные ограничения. Основными недостатками автономных контроллеров является невозможность создавать детальные отчеты, вести полноценный учет рабочего времени, передавать и обобщать информацию о событиях в реальном времени, а также отсутствие возможности дистанционного управления. Функционал автономного контроля доступа заметно уступает полноценным сетевым решениям, хотя свое прямое назначение он выполняет полностью.

Типичные сценарии использования автономных контроллеров

          Автономные контроллеры СКУД идеально подходят для небольших предприятий или отдельных помещений, требующих дополнительной защиты. Они особенно актуальны в местах, где отсутствует сеть интернет или прокладка электропитания затруднена.

Эти устройства часто устанавливаются в небольших офисах, магазинах и на территориях с минимальными требованиями контроля входящих и выходящих людей. Автономные контроллеры незаменимы в небольших складских помещениях и отдельно расположенных зданиях, особенно на загородных территориях.

Интересно, что автономные СКУД нередко используются даже на крупных предприятиях параллельно с сетевыми системами — для обеспечения безопасности особо важных помещений. Такая независимая система удачно дополняет основную и служит дополнительной гарантией от несанкционированного доступа.

Кроме того, возможно использование "обратного метода", когда на контрольных точках устанавливаются идентификаторы, а сотрудники отмечаются считывателем-контроллером. Этот метод эффективен для контроля патрулирования больших периметров или в местах, где отсутствует связь.

Настройка и программирование автономных устройств



          Настройка автономного контроллера СКУД начинается с выбора правильного типа электрозамка: нормально открытого или нормально закрытого. В большинстве устройств для этого необходимо переставить переключатель на плате.

При использовании кодовой панели критически важно изменить заводские коды для повышения безопасности системы. Следует также определить необходимость в блокирующем ключе, который позволяет, например, закрыть дверь магазина по окончании работы.

Программирование контроллера выполняется несколькими способами: с помощью мастер-карты, через специальное программное обеспечение или при помощи переключателей режимов работы. Самый простой режим работы — с использованием мастер-карты. Для автономных контроллеров также доступно программное обеспечение, например, Base Z-5R, предназначенное для ведения базы данных пользователей.

Современные автономные контроллеры поддерживают различные режимы работы, включая: ОБЫЧНЫЙ (доступ по простым и блокирующим ключам), ACCEPT (для восстановления базы данных ключей), TRIGGER (для управления замком: вкл/выкл) и БЛОКИРОВКА (доступ только по блокирующим ключам).

Считыватель с контроллером: компактное решение для малых объектов

          Самыми востребованными являются контроллеры, в которых интегрированы считыватели. Они отличаются компактными размерами и повышенным удобством использования. Такие устройства сочетают возможности контроллера и считывателя в одном корпусе.

Использование контроллеров со встроенным считывателем позволяет существенно сэкономить не только на самом считывателе, но и на стоимости работ по его установке. Они выпускаются как в серии для администрирования только мастер-картой, так и в серии, позволяющей управлять ими через программное обеспечение.

В отличие от этих устройств, автономные контроллеры в отдельном корпусе устанавливаются скрытно, внутри помещения, вне прямой доступности для злоумышленников. При выборе автономной системы с высокими требованиями по безопасности рекомендуется обращать внимание на то, чтобы считыватель был отделен от контроллера.

Большинство интегрированных устройств рассчитаны на работу с идентификаторами форматов EM-Marine или Mifare, обеспечивая дальность считывания от 2 до 15 см и поддерживая до 2000 пользователей.

Сетевые контроллеры СКУД для масштабных систем

          Для крупных предприятий и распределенных объектов автономные решения становятся неэффективными — управлять даже десятком дверей с отдельными контроллерами крайне затруднительно. Именно здесь незаменимы сетевые контроллеры СКУД.

Архитектура сетевых систем контроля доступа



          В сетевых системах все контроллеры соединены с компьютером, что обеспечивает централизованное управление. Современные СКУД используют преимущественно Ethernet для связи между контроллерами, рабочими местами и сервером системы. При этом не требуется постоянная связь контроллеров с базой данных — в энергонезависимую память передаются все необходимые права доступа.

Наиболее распространены два типа архитектур: централизованная и распределенная. В централизованной системе мощный главный контроллер управляет множеством интерфейсных модулей. Распределенная архитектура предполагает равноправные контроллеры с собственной памятью. Многие современные системы используют смешанную архитектуру, объединяя преимущества обоих подходов.

Централизованное управление множественными точками прохода



Сетевые контроллеры позволяют:

• определять местонахождение сотрудников
• получать данные о их перемещениях
• автоматически вести учет рабочего времени
• создавать электронные картотеки персонала

Наличие центрального контроллера с мощным процессором позволяет создавать сложные сценарии взаимодействия на крупном сегменте СКУД без участия компьютера. Важно, что такие алгоритмы продолжают работать и при выключении сервера.

Резервирование и отказоустойчивость сетевых решений

          Для повышения надежности применяются различные схемы резервирования. Кольцевая топология защищает от обрыва линии связи, а дублирование контроллеров обеспечивает переключение на резервный в случае неисправности.

При нарушении связи с сервером система продолжает работать в автономном режиме. Однако повреждение линии между центральным контроллером и дверными модулями может привести к частичному зависанию системы.

Современные решения предлагают технологии резервирования путей передачи данных. Например, контроллер может работать через два независимых шлюза в интернет или использовать несколько Wi-Fi точек доступа. Стандартом становится "горячее" резервирование центрального сервера.

Масштабирование системы: от офиса до комплекса зданий

           Расширение сетевой СКУД не требует замены существующего оборудования — достаточно включить новые устройства в сеть. Универсальная архитектура позволяет применять систему как в небольших офисах, так и на крупных предприятиях.

Высокая скорость передачи данных позволяет строить системы без ограничения по количеству контроллеров, охватывая здания в разных районах и городах. Возможность подключения контроллеров второго уровня через RS-485 существенно оптимизирует затраты на расширение.

На территориально-распределенных объектах один сервер может управлять сотнями контроллеров. Например, в проекте НЛМК система масштабировалась с 70 до 120 турникетов, а общее количество контроллеров выросло до 650.
